SD Morse Taper Shank Spade Taladro
Catálogo:
• Los diámetros de perforación son de 9,5mm a 114,48mm.
• La profundidad de perforación efectiva máxima puede ser de más de 20 x Diámetro.
• Ranura recta y helicoidal opcional.
• Los titulares de 8 piezas pueden coincidir con los insertos completos de 9,5mm a 114,48mm.
• Agujeros internos dobles del refrigerante vía el adaptador de enfriamiento rotatorio.
• Morse Tapper caña.
Palabra clave: Perforación, Aburrido
Detalle
Taladro de pala SD Morse Tapper Shank, taladro de punta reemplazable
Lo más destacado de Mechin Morse Tapper Shank Spade Drill
★Portaherramientas de acero aleado de alta resistencia.
★El voladizo largo puede ser más de 20 x Diámetro.
★Estructura de conexión simple pero robusta.
★Dimensiones de conexión de alta precisión.
★Tenedor hecho por el tratamiento térmico dos veces.
Ventajas de Mechin Morse Tapper Shank Spade Drill
★Traje para todo tipo de equipos de perforación.
★Tolerancia del agujero dentro de 0,05mm después de la perforación.
★Puede hacer la perforación del agujero profundo.
★Fácil de cambiar las puntas sin volver a moler.
★Demandas de par mucho más bajas.
Materiales recomendados

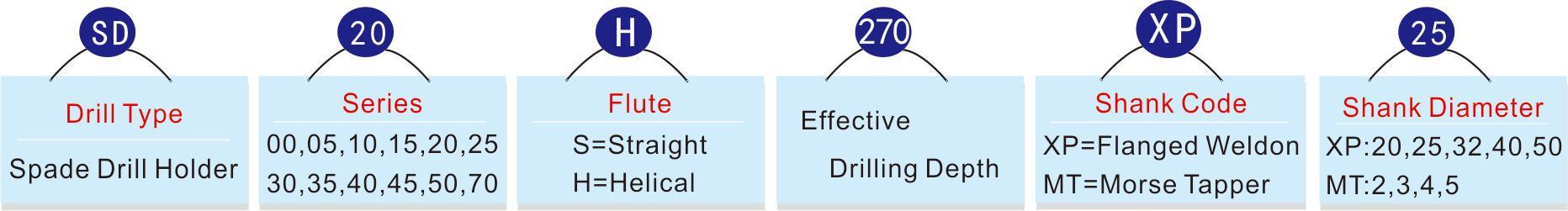

Nombre del producto de Mechin SD Series Spade drill

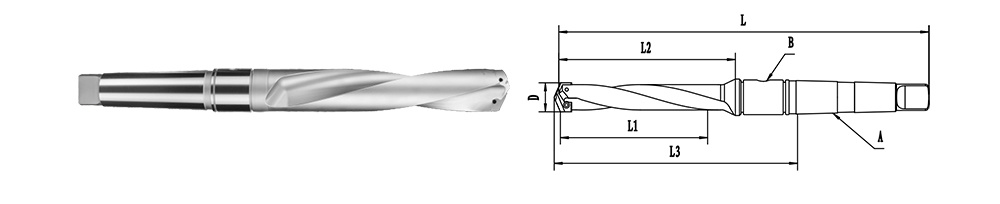

Diamensions total del taladro de pala SD Tapper shank
| Taladro Morse Tapper Shank Spade | |||||||||
| Serie 00 (φ13.0-φ17.5) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD00S-35-MT2 | 35 | 55,5 | 95,4 | 167,3 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| SD00H-63-MT2 | 63 | 84,1 | 124 | 195,9 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| SD00H-114-MT2 | 114 | 135 | 174,8 | 246,7 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| SD00H-178-MT2 | 178 | 198,5 | 238,3 | 310,2 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| Serie 05 (φ15.5-φ17.5) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD05S-35-MT2 | 35 | 55,5 | 95,4 | 167,3 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| SD05H-63-MT2 | 63 | 84,1 | 124 | 195,9 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| SD05H-114-MT2 | 114 | 135 | 174,8 | 246,7 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| SD05H-178-MT2 | 178 | 198,5 | 238,3 | 310,2 | MT2 | 1/16 | RK-MT2R | M2.5 * 6 | T8 |
| Serie 10 (φ17.6-φ24.4) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD10S-70-MT3 | 70 | 98,4 | 149 | 239 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD10H-121-MT3 | 121 | 149,2 | 199,8 | 289,8 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD10H-171-MT3 | 171 | 200 | 250,6 | 340,7 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD10H-222-MT3 | 222 | 250,5 | 301,1 | 391,2 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD10H-273-MT3 | 273 | 301,6 | 352,2 | 442,3 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| Serie 15 (φ22.0-φ24.4) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD15S-70-MT3 | 70 | 98,4 | 149 | 239 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD15H-121-MT3 | 121 | 149,2 | 199,8 | 289,8 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD15H-171-MT3 | 171 | 200 | 250,6 | 340,7 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD10H-222-MT3 | 222 | 250,5 | 301,1 | 391,2 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD15H-273-MT3 | 273 | 301,6 | 352,2 | 442,3 | MT3 | 1/8 | RK-MT3R | M3 * 8 | T8 |
| SD15H-370-MT3 | |||||||||
| Serie 20 (φ24.5-φ35.0). | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD20S-86-MT4 | 86 | 114,3 | 172,9 | 286,3 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD20H-137-MT4 | 137 | 165,1 | 223,7 | 337,1 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD20H-187-MT4 | 187 | 215,9 | 274,5 | 387,9 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD20H-237-MT4 | 237 | 265,6 | 324,2 | 437,6 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD20H-289-MT4 | 289 | 317,5 | 376,1 | 489,5 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD20S-400-MT4 | 400 | 428,5 | 487,1 | 600 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD20H-400-MT4 | 400 | 428,5 | 487,1 | 600 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| Serie 25 (φ30.0-φ35.0) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD25S-86-MT4 | 86 | 114,3 | 172,9 | 286,3 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD25H-137-MT4 | 137 | 165,1 | 223,7 | 337,1 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD25H-187-MT4 | 187 | 215,9 | 274,5 | 387,9 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD25H-237-MT4 | 237 | 265,6 | 324,2 | 437,6 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD25H-289-MT4 | 289 | 317,5 | 376,1 | 489,5 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD25S-400-MT4 | 400 | 428,5 | 487,1 | 600 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| SD25H-400-MT4 | 400 | 428,5 | 487,1 | 600 | MT4 | 1/4 | RK-MT4R | M3.5 * 10 | T15 |
| Serie 30 (φ35.1-φ47.9) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD30S-121-MT4 | 121 | 152,4 | 211,7 | 324,4 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD30H-165-MT4 | 165 | 196,9 | 256,2 | 368,9 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD30H-209-MT4 | 209 | 241,3 | 300,6 | 413,3 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD30H-260-MT4 | 260 | 291,8 | 351,1 | 463,8 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD30H-349-MT4 | 349 | 381 | 440,3 | 553 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD30S-349-MT4 | 349 | 381 | 440,3 | 553 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD30S-559-MT4 | 559 | 590,6 | 649,9 | 762,5 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD30S-787-MT4 | 787 | 819,2 | 878,5 | 991,1 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| Serie 35 (φ42.0-φ47.9) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD35S-121-MT4 | 121 | 152,4 | 211,7 | 324,4 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD35H-165-MT4 | 165 | 196,9 | 256,2 | 368,9 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD35H-209-MT4 | 209 | 241,3 | 300,6 | 413,3 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD35H-260-MT4 | 260 | 291,8 | 351,1 | 463,8 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD35H-349-MT4 | 349 | 381 | 440,3 | 553 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD35S-349-MT4 | 349 | 381 | 440,3 | 553 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD35S-559-MT4 | 559 | 590,6 | 649,9 | 762,5 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| SD35S-787-MT4 | 787 | 819,2 | 878,5 | 991,1 | MT4 | 1/4 | RK-MT4R | M5 * 10 | T20 |
| Serie 40 (φ48.0-φ65.28) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD40S-130-MT5 | 130 | 165,1 | 225 | 369,4 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD40H-232-MT5 | 232 | 266,7 | 326,6 | 471 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD40S-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD40H-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD40H-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD40S-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD40S-625-MT5 | 625 | 660,4 | 720,3 | 864,7 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD40S-879-MT5 | 879 | 914,4 | 974,3 | 1118,7 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| Serie 45 (φ56.0-φ65.28) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD45S-130-MT5 | 130 | 165,1 | 225 | 369,4 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD45H-232-MT5 | 232 | 266,7 | 326,6 | 471 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD45S-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD45H-350-MT5 | 350 | 384,9 | 444,8 | 589,2 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD45H-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD45S-422-MT5 | 422 | 457,2 | 517,1 | 661,5 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD45S-625-MT5 | 625 | 660,4 | 720,3 | 864,7 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| SD45S-879-MT5 | 879 | 914,4 | 974,3 | 1118,7 | MT5 | 1/4 | RK-MT5R1 | M5 * 15 | T20 |
| Serie 50 (φ65.3-φ89.08) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD50S-171-MT5 | 171 | 215,9 | 287,3 | 430,2 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD50H-273-MT5 | 273 | 317,5 | 388,9 | 531,8 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD50S-464-MT5 | 464 | 508 | 579,4 | 722,3 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD50S-660-MT5 | 660 | 704,8 | 776,2 | 919,1 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD50S-889-MT5 | 889 | 933,4 | 1004,8 | 1147,7 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| Serie 70 (φ89.1-φ114.48) | |||||||||
| Código de perforación de pala | L1 | Por L2 | L3 | L | A | B | Adaptador | Tornillo | Llave Torx |
| SD70S-171-MT5 | 171 | 225,4 | 296,8 | 439,7 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD70H-273-MT5 | 273 | 327 | 398,5 | 541,3 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD70S-556-MT5 | 556 | 609,6 | 681,1 | 823,9 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD70S-685-MT5 | 685 | 739,7 | 811,2 | 954 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
| SD70S-939-MT5 | 939 | 993,7 | 1065,2 | 1208 | MT5 | 1/2 | RK-MT5R2 | M6 * 15 | T25 |
