PRODUCTOS
TC Punta reemplazable Taladro
Catálogo:
• Los diámetros de taladro son de 12mm a 32mm.
• Match con inserciones de Mechin, Dormer y Sumitomo.
• Diversas geometrías de inserción para diferentes materiales.
• Cuerpo de taladro de acero aleado de alta resistencia.
• Orificios de refrigerante de aceite internos dobles.
• Vástago redondo con plano.
• Taladro de desviación radial inferior a 8um.
Tolerancia del agujero:• Relación 5D y menos: menos de 0,02mm.
• 8D y mayor relación: menos de 0,1mm.
Palabra clave: Perforación, Aburrido
Detalle

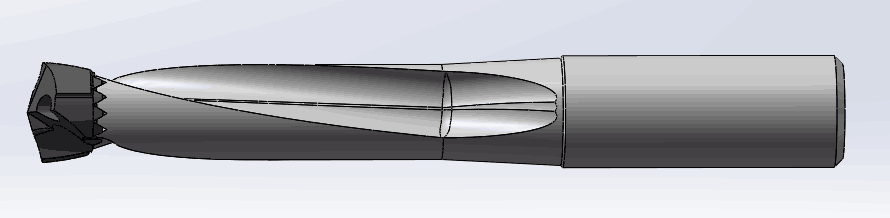

Aspectos destacados de Mechin reemplazable Tip Drill
★Estructura oclusal dentada con la fijación de dos tornillos.
★Varias geometrías de inserción opcionales.
★Hasta 12 x diámetro de profundidad de perforación.
★Refrigerante interno con cuerpo de acero aleado de alta resistencia.
★Diseño de punta de taladro separado con 140 grados.
Ventajas de Mechin reemplazable Tip Drill
★Mucho más estable que otros taladros intercambiables de la extremidad de la estructura.
★Precisión mucho más alta contra la perforación de alta velocidad.
★Mayor rigidez y dureza contra el nuevo material de soporte.
★Adaptabilidad más fuerte para diferentes condiciones de procesamiento.
★Costos mucho más bajos bajo alta perforación eficiente que los taladros de carburo sólido.
Materiales recomendados

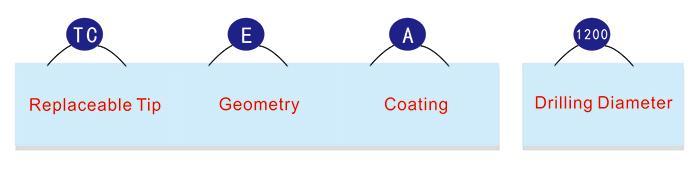

Nombre del producto de la punta reemplazable taladro e insertos
Dimensiones totales de los taladros reemplazables de la extremidad de la serie de Mechin TC
| Códigos y dimensiones de taladro de punta reemplazable | ||||||||||
| Diámetro de la perforación | 3 x Diámetro | 5 x diámetro | Dimensiones del vástago | Tornillo | Clave | |||||
| Código | Dimensiones | Código | Dimensiones | Dimensiones | ||||||
| L eficaz | Total L | L eficaz | Total L | Vástago L | Vástago D | |||||
| 12,0 ≤ D <12,5 | TC03-120-XP16 | 46 | 107 | TC05-120-XP16 | 71 | 132 | 48 | 16 | M2.2 * 8 | T6 |
| 12,5 ≤ D <13,0 | TC03-125-XP16 | 46 | 107 | TC05-125-XP16 | 71 | 132 | 48 | 16 | ||
| 13,0 ≤ D <13,5 | TC03-130-XP16 | 49 | 112 | TC05-130-XP16 | 76 | 142 | 48 | 16 | ||
| 13,5 ≤ D≤ 14,5 | TC03-140-XP16 | 55 | 119 | TC05-140-XP16 | 84 | 149 | 48 | 16 | ||
14,5 | TC03-150-XP20 |
58 |
129 |
TC05-150-XP20 |
89 |
159 |
50 |
20 |
| ||
15,5 | TC03-160-XP20 |
62 |
134 |
TC05-160-XP20 |
95 |
169 |
50 |
20 |
M2.5 * 9 |
T8 |
|
16,5 | TC03-170-XP20 |
66 |
140 |
TC05-170-XP20 |
101 |
175 |
50 |
20 |
| ||
17,5 | TC03-180-XP20 |
70 |
145 |
TC05-180-XP20 |
107 |
180 |
50 |
20 |
| ||
18,5 | TC03-190-XP25 |
73 |
160 |
TC05-190-XP25 |
112 |
195 |
56 |
25 |
M3.0 * 11 |
T8 |
|
19,5 | TC03-200-XP25 |
77 |
160 |
TC05-200-XP25 |
118 |
200 |
56 |
25 |
| ||
20,5 | TC03-210-XP25 |
80 |
160 |
TC05-210-XP25 |
123 |
200 |
56 |
25 |
| ||
21,5 | TC03-220-XP25 |
84 |
165 |
TC05-220-XP25 |
129 |
205 |
56 |
25 |
M3.5 * 12 |
T15 |
|
22,8 | TC03-230-XP25 |
81 |
165 |
TC05-230-XP25 |
134 |
215 |
56 |
25 |
| ||
23,8 | TC03-240-XP32 |
91 |
175 |
TC05-240-XP32 |
140 |
225 |
60 |
32 |
| ||
24,8 | TC03-250-XP32 |
93 |
175 |
TC05-250-XP32 |
145 |
230 |
60 |
32 |
M4.0 * 14 |
T15 |
|
25,8 | TC03-260-XP32 |
97 |
180 |
TC05-260-XP32 |
151 |
235 |
60 |
32 |
| ||
26,8 | TC03-270-XP32 |
99 |
180 |
TC05-270-XP32 |
156 |
245 |
60 |
32 |
| ||
27,8 | TC03-280-XP32 |
102 |
185 |
TC05-280-XP32 |
162 |
245 |
60 |
32 |
M4.5 * 15 |
T15 |
|
28,8 | TC03-290-XP32 |
105 |
190 |
TC05-290-XP32 |
167 |
250 |
60 |
32 |
| ||
29,8 | TC03-300-XP32 |
110 |
191 |
TC05-300-XP32 |
173 |
261 |
60 |
32 |
| ||
30,8 | TC03-320-XP32 |
116 |
201 |
TC08-320-XP32 |
181 |
266 |
60 |
32 |
| ||
| Códigos y dimensiones de taladro de punta reemplazable | ||||||||||
| Diámetro de la perforación | 8 x Diámetro | 12 x Diámetro | Dimensiones del vástago | Tornillo | Clave | |||||
| Código | Dimensiones | Código | Dimensiones | Dimensiones | ||||||
| L eficaz | Total L | L eficaz | Total L | Vástago L | Vástago D | |||||
| 12,0 ≤ D <12,5 | -- | -- | -- | -- | -- | -- | -- | -- | M2.2 * 8 | T6 |
| 12,5 ≤ D <13,0 | -- | -- | -- | -- | -- | -- | -- | -- | ||
| 13,0 ≤ D <13,5 | -- | -- | -- | -- | -- | -- | -- | -- | ||
| 13,5 ≤ D≤ 14,5 | TC08-140-XP16 | 127 | 194 | TC12-140-XP16 | 171 | 239 | 48 | 16 | ||
14,5 | TC08-150-XP20 |
136 |
204 |
TC12-150-XP20 |
183 |
253 |
50 |
20 |
| ||
15,5 | TC08-160-XP20 |
144 |
214 |
TC12-160-XP20 |
195 |
266 |
50 |
20 |
M2.5 * 9 |
T8 |
|
16,5 | TC08-170-XP20 |
154 |
225 |
TC12-170-XP20 |
207 |
278 |
50 |
20 |
| ||
17,5 | TC08-180-XP20 |
162 |
230 |
TC12-180-XP20 |
219 |
291 |
50 |
20 |
| ||
18,5 | TC08-190-XP25 |
171 |
255 |
TC12-190-XP25 |
232 |
309 |
56 |
25 |
M3.0 * 11 |
T8 |
|
19,5 | TC08-200-XP25 |
179 |
270 |
TC12-200-XP25 |
244 |
321 |
56 |
25 |
| ||
20,5 | TC08-210-XP25 |
188 |
266 |
TC12-210-XP25 |
256 |
334 |
56 |
25 |
| ||
21,5 | TC08-220-XP25 |
196 |
275 |
TC12-220-XP25 |
268 |
347 |
56 |
25 |
M3.5 * 12 |
T15 |
|
22,8 | TC08-230-XP25 |
205 |
285 |
TC12-230-XP25 |
280 |
359 |
56 |
25 |
| ||
23,8 | TC08-240-XP32 |
213 |
300 |
TC12-240-XP32 |
292 |
376 |
60 |
32 |
| ||
24,8 | TC08-250-XP32 |
222 |
305 |
TC12-250-XP32 |
305 |
388 |
60 |
32 |
M4.0 * 14 |
T15 |
|
25,8 | TC08-260-XP32 |
230 |
315 |
|
|
|
60 |
32 |
| ||
26,8 | TC08-270-XP32 |
239 |
325 |
|
|
|
60 |
32 |
| ||
27,8 | TC08-280-XP32 |
247 |
330 |
|
|
|
60 |
32 |
M4.5 * 15 |
T15 |
|
28,8 | TC08-290-XP32 |
256 |
340 |
|
|
|
60 |
32 |
| ||
29,8 | TC08-300-XP32 |
265 |
351 |
|
|
|
60 |
32 |
| ||
30,8 | TC08-320-XP32 |
276 |
361 |
|
|
|
60 |
32 |
| ||

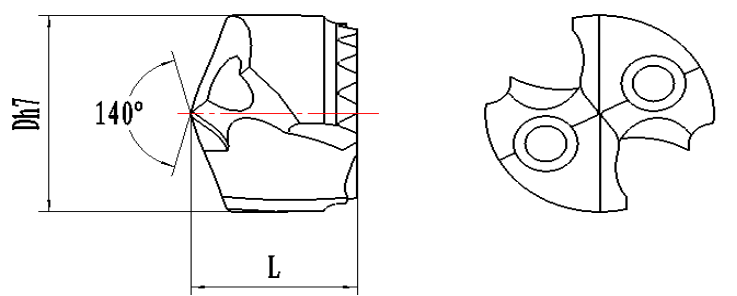

| Códigos y dimensiones de inserción de taladro de punta reemplazable | ||
| Diámetro (mm) | Código | L(mm) |
| 12,0 | TCEA-1200 | 9,1 |
| 12,5 | TCEA-1250 | 9,4 |
| 13,0 | TCEA-1300 | 9,7 |
| 13,5 | TCEA-1350 | 10,3 |
| 14,0 | TCEA-1400 | |
| 14,5 | TCEA-1450 | |
| 15,0 | TCEA-1500 | 11,0 |
| 15,5 | TCEA-1550 | |
| 16,0 | TCEA-1600 | 11,6 |
| 16,5 | TCEA-1650 | |
| 17,0 | TCEA-1700 | 12,3 |
| 17,5 | TCEA-1750 | |
| 18,0 | TCEA-1800 | 12,9 |
| 18,5 | TCEA-1850 | |
| 19,0 | TCEA-1900 | 13,6 |
| 19,5 | TCEA-1950 | |
| 20,0 | TCEA-2000 | 14,1 |
| 20,5 | TCEA-2050 | |
| 21,0 | TCEA-2100 | 14,8 |
| 21,5 | TCEA-2150 | |
| 22,0 | TCEA-2200 | 15,0 |
| 22,5 | TCEA-2250 | |
| 23,0 | TCEA-2300 | 15,2 |
| 23,5 | TCEA-2350 | |
| 24,0 | TCEA-2400 | 15,4 |
| 24,5 | TCEA-2450 | |
| 25,0 | TCEA-2500 | 15,9 |
| 25,5 | TCEA-2550 | |
| 26,0 | TCEA-2600 | 16,5 |
| 26,5 | TCEA-2650 | |
| 27,0 | TCEA-2700 | 17,2 |
| 27,5 | TCEA-2750 | |
| 28,0 | TCEA-2800 | 17,8 |
| 28,5 | TCEA-2850 | |
| 29,0 | TCEA-2900 | 18,4 |
| 29,5 | TCEA-2950 | |
| 30,0 | TCEA-3000 | 19,0 |
| 30,5 | TCEA-3050 | |
| 31,0 | TCEA-3100 | 21,0 |
| 31,5 | TCEA-3150 | |
| 32,0 | TCEA-3200 | |
